華陽自限溫恒溫伴熱管線

文字：[大][中][小] 手機頁面二維碼

2019/11/26 瀏覽次數：

一鍵分享

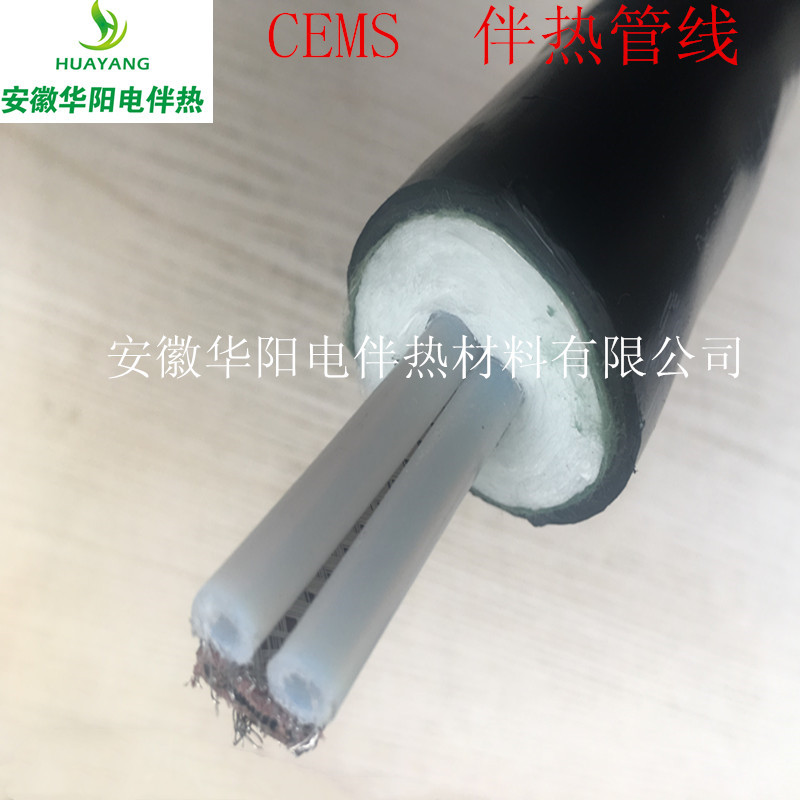

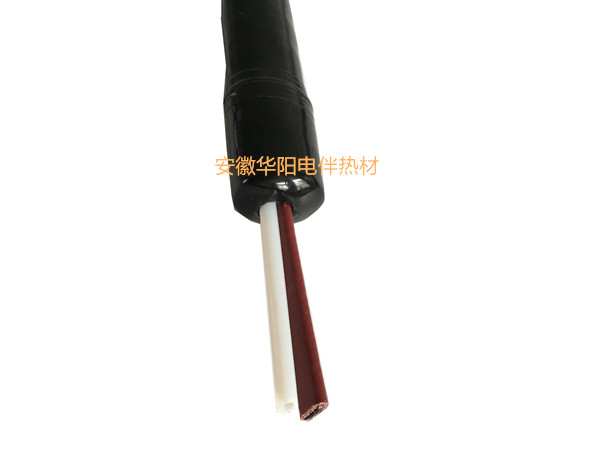

華陽自限溫恒溫伴熱管線是煙氣在線監測系統（抽取式）的一個部件，目的是保持從煙囪中抽取煙氣送到煙氣預處理器過程中的煙氣溫度，防止由于結露，引起煙氣成分的改變，使分析測量的數據產生偏差。

一、技術參數：
1、伴熱管線材質：PFA、FEP、PTFE、304ss、316L；外徑Φ6mm、Φ1/4、‘Φ8mm、Φ3/8、Φ10mm，Φ1/2單芯、雙芯、多芯組合可選。

2、電伴熱帶：自限溫電熱帶（低溫、70度以內；中溫：105度以內）。

3、采樣氣體加熱溫度：70℃；105℃。

4、伴熱管線外徑：OD38±2mm；OD42±2mm。

5、黑色丁晴橡膠防磨層。

6、功率：150～60W/M。

7、供電電源：220VAC 50Hz。

華陽自限溫恒溫伴熱管線產品的技術參數

1、電氣指標

（1）自限溫熱帶的標準功率25-60w/m

（2）額定電壓：220v

（3）加熱長度100m（特殊要求需技術再定）

（4）不需配備溫控儀

（5）配備漏電保護裝置

2、熱工指標

（1）在-10度環境溫度，10m/s風速情況下，管內保持溫度可控制在40-120度之間。

（2）采樣管可耐各種酸、堿介質腐蝕，耐壓強度0.6Mpa不泄露。

（3）采樣管可在<250度溫度下長期工作。

3、安裝指標

（1）復合管胡曲率半徑0.5m

（2）連續長度100m（特殊要求技術再定）

（3）固定距離：垂直方向5m，水平方向2m

注：施工時嚴禁扭曲及地面拖行，管頭護套只允許在安裝接點時拆開

4、注意要點（常出現下列安裝問題）

a.沒有將伴熱帶的尾端封閉好，引起兩線芯短路，使伴熱帶燒毀。

b.伴熱帶的屏蔽層沒有接地，使帶體與箱體存在電位差，引起觸電傷亡事故。

c.接電源的一端沒有使用我公司專用的中間接線盒或電源接線盒，存在事故隱患。

d.配電開關沒有安裝漏電保護器。
