電伴熱保溫安裝及運行費用低、升溫啟動快速、管線溫度均勻、不會過熱、安全可靠、維護簡便，應用十分廣泛，如太陽能管道、消防管道、空調水管、工業水管道、石油、天然氣管道及各類罐體容器，是冬季非常受歡迎的防凍保溫產品。

1：電伴熱接線方式：

在使用電伴熱帶保溫時，有很多用戶對于接線方法還不是很了解，以防護型自限溫電伴熱帶為例，電伴熱帶接線分為首端和尾端，首端需要連接電源線，尾端需要密封。

電伴熱帶首端接線是剝出伴熱帶兩根導體，將電源插頭的火線和零線分貝與兩根導線連接，在使用熱縮套管進行整體密封。尾端密封可以使用尾端接線盒密封，伴熱帶端安裝所需材料均可放于接線盒內，切不可將芯線直接相連，或使用熱縮套管進行熱縮密封。

2：注意事項：

無論是電源還是尾端接線時，使用時都要做好防水、防潮的密封處理，同時也是為了避免導線出現并線或金屬絲外露。

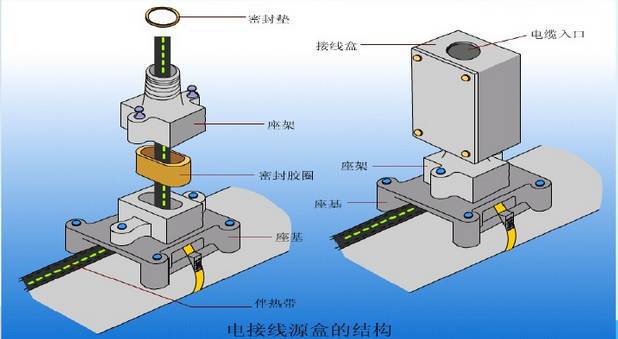

電源電纜敷設到電伴熱現場后，通過電源接線盒與電伴熱帶連接。電源接線盒適用于危險區域。安裝時，注意接線盒頂部電纜入口處的密封，以避免雨水進入。接線盒及座基的結構如圖所示。

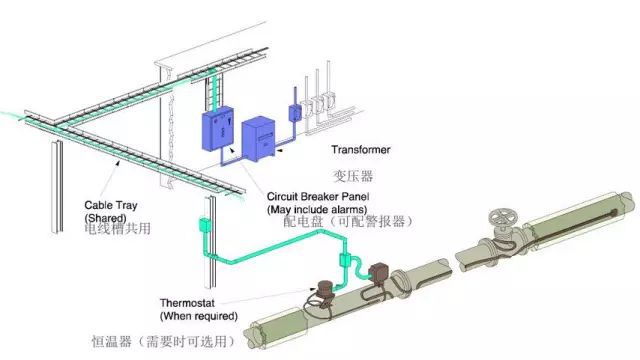

電伴熱系統由下列幾部分組成：電伴熱變壓器、電伴熱控制盤、電伴熱帶及附件

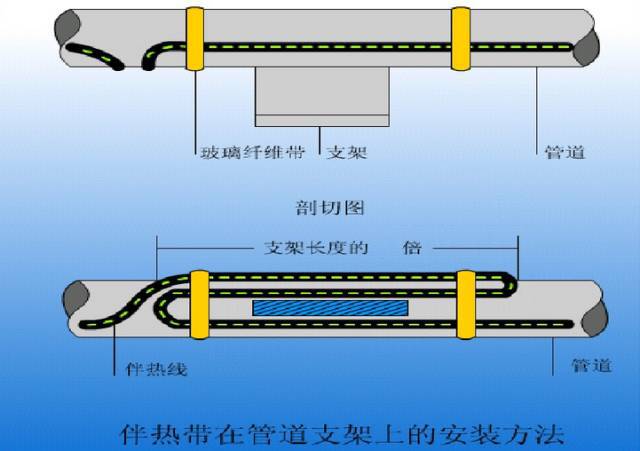

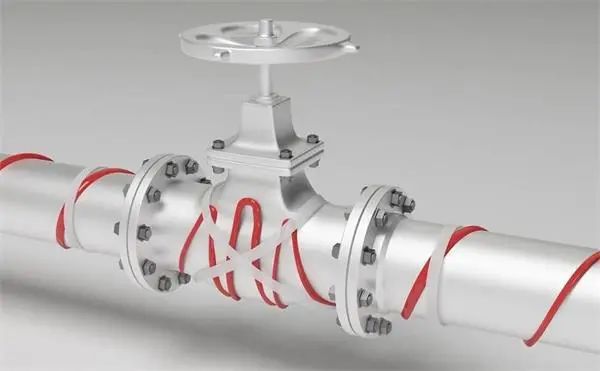

電伴熱帶的敷設要按一定的工藝要求進行。既要考慮到便于對電伴熱帶的檢修，也要考慮到便于管線中閥體和液位計等可拆部件的修理和更換。

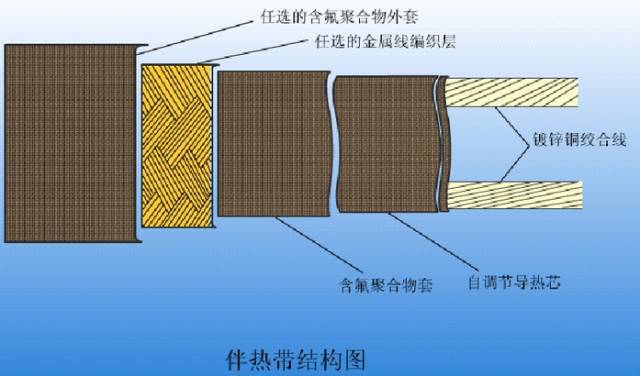

3：電伴熱結構及原理

4：電伴熱系統電源電纜敷設

5：接線盒的結構

6：電伴熱帶中間“－”字型分線盒

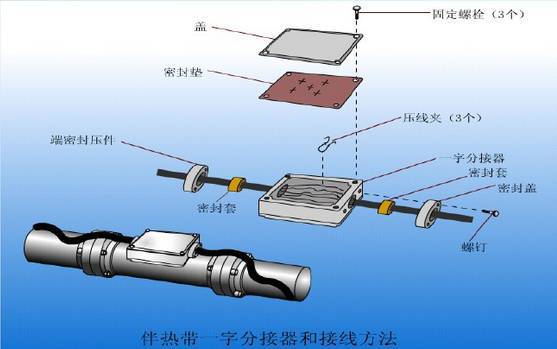

電伴熱帶的中間分線盒有“－”字型和“T”字形兩種分線盒的作用一是在管道分支時，電伴熱帶也隨著分出支路，二是電伴熱帶出故障時，方便故障點的查找和確定，便于更換某一段電伴熱帶。中間分線盒的結構和接線方法如圖所示。

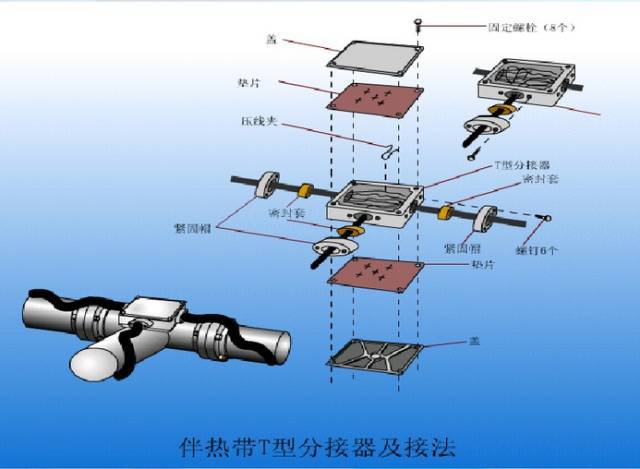

7：電伴熱帶中間“T”字型分線盒

8：電伴熱帶密封端子

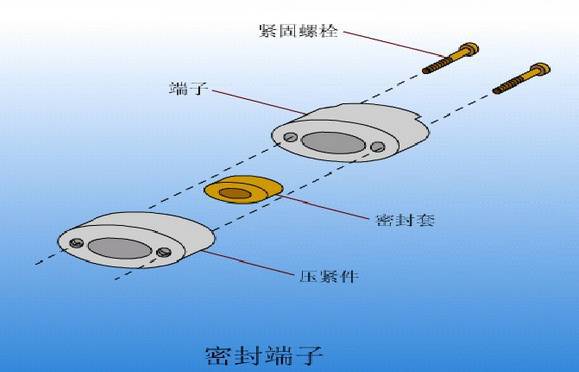

在電伴熱帶的末端必須裝有密封端子，使電纜芯線免受潮氣侵蝕．并與帶電導體隔絕，安裝時，應避免密封端子和分線盒漫入液體中。密封端子的結構如圖所示。

9：溫度控制器

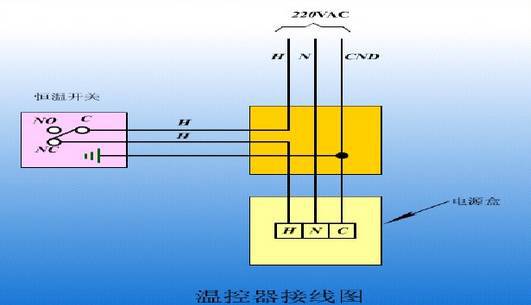

雖然電伴熱帶可根據環境的溫度自動調節發熱量，般不需要裝溫度控制器，但對于某些溫度控制精度要求高的場合，則要在電伴熱帶的電源盒之前加裝溫度控制器。溫度控制盒的探頭暴露于周圍環境中，當環境溫度在設定溫度以下或以上時，能夠自動地接通或斷開電伴熱帶的電源。在溫度控制器的頂部盒蓋內。可調節溫度的設定值。

10：電伴熱線的安裝及操作單根伴熱線施工

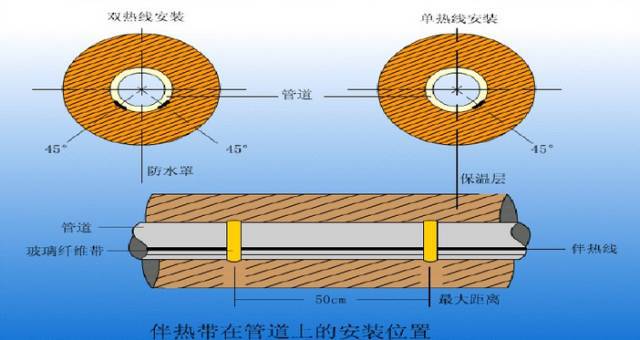

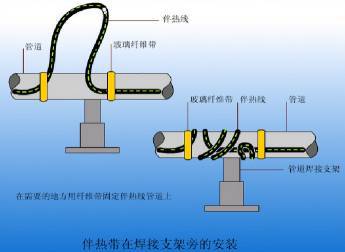

◆用玻璃纖維膠帶每隔50cm將伴熱線固定于管道上

◆盡可能將伴熱線附在管道的下半方

◆在線路的每一供電點和尾端各預留50cm長的伴熱線

◆按設計纏繞布線

◆所有散熱體（如支架、法蘭等）就按設計圖要求預留所需伴熱線

注意：使用二通或三通配件處，伴熱線各端應預留40cm長度

11：電伴熱線的安裝及操作保溫層安裝注意事項

◆厚度及規格符合設計要求

◆施工時管道、保溫層須干燥

◆保溫層外加防水外罩

◆應避免損傷電伴熱線命安裝完后應立即對電伴熱線進行絕緣測試

◆在保溫層外加標簽注明“內有電伴熱線”，標明所有配件位置

◆小于100m外徑的管道上，保溫層內徑應加大到13mm 。

12：電伴熱帶的敷設

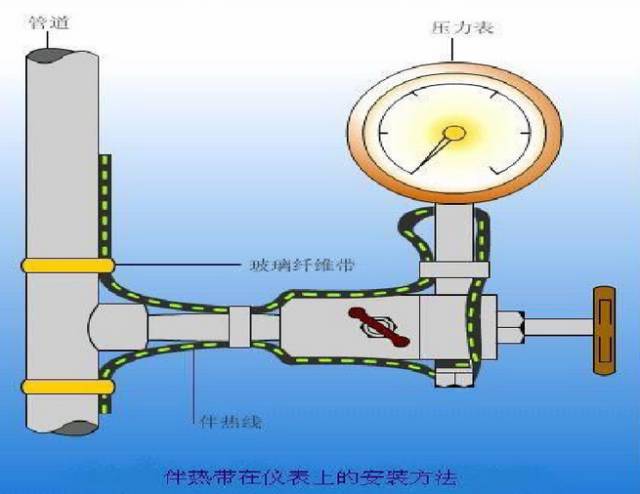

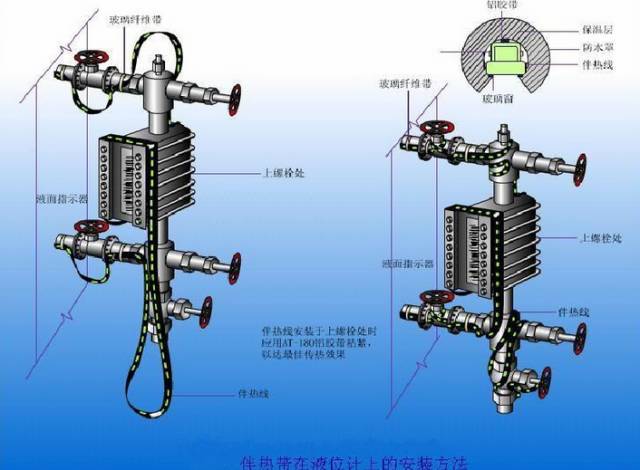

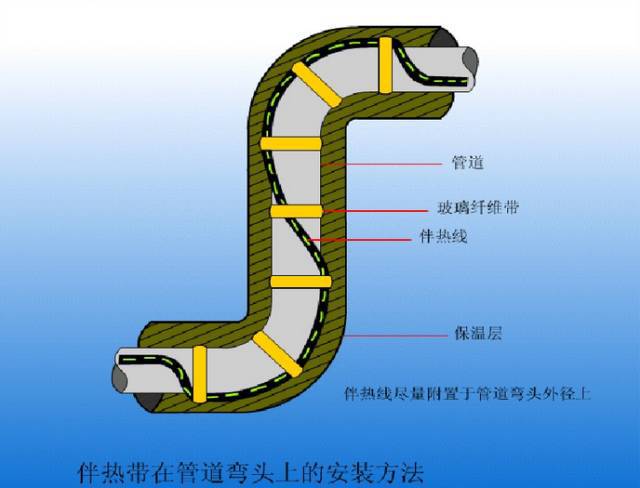

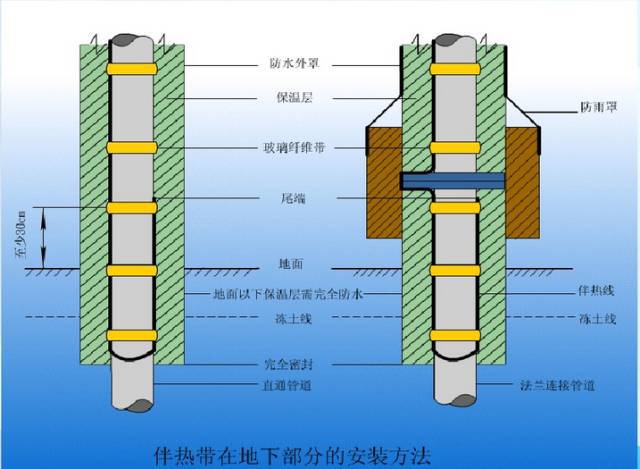

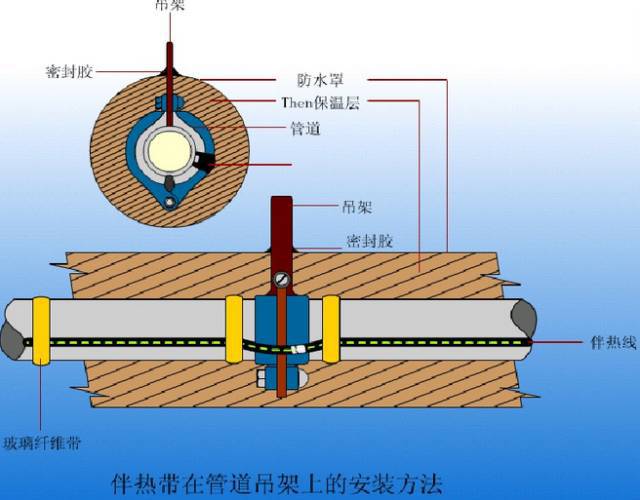

電伴熱帶的敷設要按一定的工藝要求進行。既要考虎到便于對電伴熱帶的檢修，也要考虎到便于線中閱體和液位計可拆部件的修理和更換。圖中給出了在各種情況下電伴熱帶的敷設圖。
